scb13干式变压器是几级能效
来源:http://www.scbyq.cc/网址:http://www.scbyq.cc/

干式变压器技术响应书


一、设计、设备制造及验收标准

    GB 1094.1-2013 电力变压器  第1部分  总则

    GB 1094.2-2013  电力变压器  第2部分  温升

    GB 1094.3-2003  电力变压器  第3部分  绝缘水平和绝缘试验

GB 1094.5-2008  电力变压器  第5部分  承受短路的能力

GB 1094.11-2007  电力变压器 第11部分  干式变压器

    GB 311.1-1997  高压输变电设备的绝缘配合

    GB/T16927.1~2-1997  高电压试验技术

IEC726 《干式电力变压器》

GB/T 10228-2015 《干式电力变压器技术参数和要求》

    GB10237-88  电力变压器 绝缘水平和绝缘试验  外绝缘的空气间隙

    GB 4109-88  高压套管技术条件

    GB/T5582-93  高压电力设备外绝缘污秽等级

GB/T16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准

    GB 7328-87  变压器和电抗器的声级测定

GB 50150-91  电气装置安装工程  电气设备交接试验标准

GB4208-2008  外壳防护等级

    DL/T596-1996  电力设备预防性试验规程

    DL/T572-95  电力变压器运行规程

JB/T 10088-1999  6~220kV变压器


二、使用环境条件

2.1室内使用,周围环境:-10℃-+40℃

2.2相对湿度:≤75%

2.3海拔不超过1000米

2.4抗震能力:

地面水平加速度:            0.25g

地面垂直加速度:            0.125g


三、技术条件

3.1变压器的运行技术及性能结构

3.1.1设计制造的变压器具备技术先进、性能优良、损耗低的特点,能保证30年长期安全正常运行,免维护。

3.1.2相同设计的变压器电气性能完全相同,可并列运行。

3.1.3当一次电压在不超过各分接头额定值的±2X2.5%范围内变化,变压器的额定容量不变,能在+110%额定电压范围内正常运行。

3.1.4变压器能带100%额定负荷长期运行,也能在规定的时间内超负荷运行。

3.1.5额定短时工频耐受电压(有效值)不低于35 KV。

3.1.6额定雷电冲击耐受电压(峰值)不低于75 KV。

3.1.7绝缘等级为F级。

3.1.8变压器的最高温升为100K,极限温度为155℃。

3.1.9变压器的局部放电量在1.1倍相电压,历时3min高压线端测得的视在放电量不得超过10PC。

3.1.10变压器的短路阻抗、空载电流、空载损耗、负载损耗等的偏差满足GB/T 10228-2008的要求。

3.1.11变压器能承受规定的短路、过载和过电压而不发生过热。

3.1.12变压器铁芯选用同一批次的优质高导磁冷轧晶粒取向硅钢片,铁芯组件均衡严紧,能保证在运输和运行中的振动后不松动,铁芯和金属组件有防腐蚀的保护层。

3.1.13变压器绕组采用优质无氧铜质材料作导体,绕组设计使电流和温度沿绕组均匀分布,并使绕组在雷电冲击全波试验时得到最佳的电位分布。

3.1.14变压器的使用寿命为30年。

3.1.15变压器运行寿命期内,在正常使用条件下不会因温度变化导致线圈表面龟裂。

3.1.16变压器到达目的地后可随时投入运行,在停运一段时间后不经干燥可直接投入电网安全运行,并允许在正常环境温度下,承受80%的突加负载。

3.1.17变压器阻燃性好,绝缘材料具有自动熄火的特性,遇到火源时不产生有害气体。

3.1.18变压器铁心和金属件可靠接地,接地装置有防锈层,并有明显的接地标记。

3.1.19变压器温度控制装置具有抗电磁干扰的能力,装置电源为380或220V,温控元件输出触点容量不小于100V/5A。具有与微机控制系统的接口,能进行三相巡检及最大值显示、超温报警、超温跳闸、传感元件断线报警、自动控制冷却风扇启停等功能。

3.1.20变压器根据与其相连接开关柜的母线设计过度连接及支持结构,并保证硬母线能顺利连接。

3.1.21变压器一、二次引线的接线端子,用铜材制成,其接触表面洁净,不会有影响电接触和机械强度的缺陷,且有防松措施。

3.1.22变压器噪声水平符合国标规定。

3.1.23变压器每个绕组有相应的接线端子标志,所有标志牢固且耐腐蚀。

3.1.24变压器的分接头更改分接位置时灵活方便、有良好的绝缘性能和稳定性、机械强度高、寿命长。

3.2.25每台变压器都有一块不锈钢材料制造的铭牌,并牢固安在器身显而易见的部位,铭牌上有耐磨损的标准内容。

3.1.26变压器仪表、保护回路使用的电缆采用阻燃、屏蔽电缆,端子箱的端子排为阻燃、防潮型,并有15%的备用端子。

3.1.27变压器结构便于拆卸和更换套管,套管的安装位置便于接线,而且其带电部分之空气间隙,能满足GB10237的要求。

3.1.28变压器具有承受变压器总重的起吊装置方便检修起吊。


四、主要技术规范

序号

项        目

单位


1

型   号


SCB13-400/10

2

额定容量

KVA

400

3

高压侧额定电压

KV

10±2X2.5%

4

低压侧额定电压

KV

0.4

5

频率

Hz

50

6

阻抗电压

%

6

7

接线组别


Dyn11

8

调压方式


无载

9

空载损耗

W

750

10

负载损耗

W

3990

11

空载电流

%

1.1

12

绝缘环氧树脂等级


F

13

设备最高电压

KV

11.5

14

额定雷击冲击耐受电压

KV

75

15

额定短时工频耐受电压

KV

35

16

冷却方式


AN/AF

17

最高温升

K

100

18

温度极限

155

19

噪声等级

dB

55

20

质量

Kg

1480

21

外型尺寸(长·宽·高)

mm

1100*900*1260

22

外壳尺寸(长·宽·高)

mm

1500*1400*1560

23

轨距

mm

660*820

24

数量

1

五、设备出厂前作以下例行试验

5.1绕组电阻测量;

5.2电压比测量和联结组标号检定;

5.3空载电流和空载损耗测量;

5.4阻抗电压和负载损耗测量;

5.5外施耐压试验;

5.6感应耐压试验;

5.7温升试验;

5.8绕组绝缘电阻测定;

5.9雷电冲击试验;

5.10局部放电试验;

5.11声级测定。

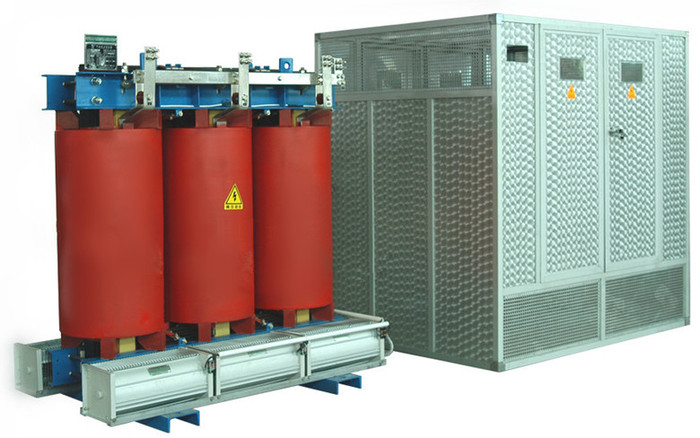

SCB13干式变压器
